피뢰설비와 접지설비

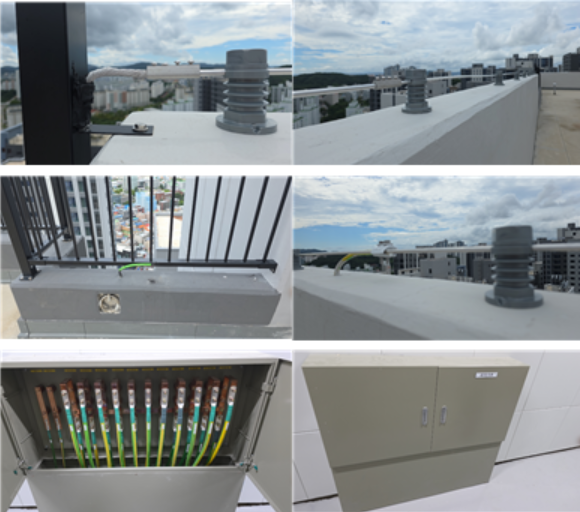

‘피뢰침’이라고 하면 건물 꼭대기에 장대처럼 뾰족하게 세워진 금속봉이 떠오르죠? 하지만 피뢰침은 피뢰설비 전체가 아니라, 낙뢰를 받아들이는 수뢰부의 한 종류입니다. 건물의 형태와 용도에 따라 다음과 같은 여러 방식이 사용됩니다. *돌침 방식 건물의 가장 높은 곳에 뾰족한 금속봉을 설치하여 낙뢰를 받아들이는 방식입니다. 우리가 흔히 알고 있는 피뢰침이 여기에 해당합니다. *수평도체 방식 건물이나 구조물의 상부 또는 모서리를 따라 도체를 수평으로 설치하여 낙뢰를 받아들이는 방식입니다.(사진자료 참조) *케이지 방식 건물의 상부와 측면에 도체를 그물망처럼 설치하여 건물 전체를 감싸고 보호하는 방식입니다. 어떤 방식을 사용할지는 건물의 높이·형태·용도와 낙뢰 위험 등을 고려하여 대학교에서 배운 학생들이 졸업 후 취업하여 다년간 터득한 경험으로 전기설계자가가되어 전문지식과 경험을 바탕으로 결정하게 됩니다. * 피뢰설비란? 낙뢰를 안전하게 받아 인하도선을 통해 접지설비로 흘려보내는 설비입니다. 건물의 화재와 전기기기 손상, 감전사고 등을 예방합니다. 피뢰설비 구성은 수뢰부 → 인하도선 → 접지설비 → 대지(지구) * 접지설비란? 낙뢰전류나 누전·고장(지락)전류가 발생했을 때, 그 전류를 안전하게 땅으로 흘려보내는 설비입니다.(사진자료 참조) 따라서 피뢰설비에는 낙뢰전류를 최종적으로 대지에 방류(방전)하기 위한 접지설비가 반드시 포함되어야 하는 것입니다. 충청대학교 전기과에서 배우는 교과목은 전기설비설계, 전력공학, 전기공사시공관리 입니다. |
|
